Máquina de desenho de fio de cobre fino
Created with Pixso.

Máquina de desenho de fios finos de cobre de recozimento contínuo para fabricação de electrónica

Máquina de desenho de fios finos de cobre de recozimento contínuo para fabricação de electrónica

Nome da marca: Choose Technology
Número do modelo: 22D
MOQ: 1 conjunto
preço: USD100000-20000/1SET
Condições de pagamento: L/C, T/T, D/A, D/P, Western Union, MoneyGram
Capacidade de abastecimento: 5 SETS POR MÊS
Informações pormenorizadas
Lugar de origem:
China
Aplicação:
Arame de enrolamento, fio elétrico
Função:
Desenho
Diâmetro da entrada:
Φ1,6 mm-Φ2,05 mm
Diâmetro da saída:
Φ0,2 mm-Φ0,8 mm
Velocidade de desenho:
1800m/min
Voltagem:
220V/380V/415V
Condição:
Novos
Nome:
Máquina de desenho de fios de cobre
Qualidade:
alta eficiência, melhor na China, qualidade da Coreia, qualidade da Europa
Experiência:
20 anos de experiência na fabricação
Detalhes da embalagem:
Apto para embalagens de transporte marítimo
Habilidade da fonte:
5 SETS POR MÊS
Destacar:

Máquina de desenho contínua do fio

,

Máquina de desenho de recozimento do fio

,

Máquina de desenho de fios de recozimento contínuo

Descrição do produto

Máquina de desenho de fios finos de cobre de recozimento contínuo para fabricação de electrónica



1Parâmetro técnico:

Modelo 18DW 20DW 22D 24D
Fios de entrada Φ0,8 mm-Φ1,6 mm Φ1,6 mm-Φ2,05 mm Φ0,6 mm-Φ1,2 mm Φ0,5 mm-Φ1,0 mm
Fios de saída Φ0,15 mm-Φ0,5 mm Φ0,2 mm-Φ0,8 mm Φ0,1 mm-Φ0,32 mm Φ0,08 mm-Φ0,025 mm
Velocidade máxima de desenho 1800 m/min 1800 m/min 1800 m/min 1800 m/min
Número máximo de passes 18 20 22 24
Potência do motor principal 15 kW 18.5KW 15 11
Potência de recozimento DC60V, 600A DC60V, 600A DC60V, 300A DC60V, 300A



















2. Aplicação:

A máquina de desenho de fio de cobre fino desempenha um papel crucial na produção de fios de cobre finos usados em várias aplicações, como fiação elétrica, telecomunicações, eletrônicos e muito mais.A precisão e a eficiência dessas máquinas são vitais para produzir fios de alta qualidade que atendam aos padrões da indústria.



3Descrição:

A máquina de desenho de fio de cobre fino é uma peça especializada de equipamento usada no processo de fabricação de fios de cobre finos com diâmetros precisos.Aqui está uma descrição dos seus componentes e funcionalidades principais:



Mecanismo de alimentação de fio: O processo começa com um mecanismo de alimentação que entrega o material de partida, normalmente uma haste de cobre ou fio, para a máquina de desenho.Este mecanismo garante um fornecimento contínuo e controlado de material para o processo de desenho.



Matrizes de desenho: O coração da máquina é uma série de matrizes de desenho dispostas em seqüência.Estas matrizes são feitas de materiais duros, tais como carburo de tungstênio ou diamante e são precisamente usinados para reduzir o diâmetro do fio de cobre progressivamente como ele passa através delesCada dado sucessivo reduz o diâmetro do fio até que se atinja o calibre preciso desejado.



Capstans de desenho: Capstans ou tambores de desenho são usados para puxar o fio de cobre através das matrizes de desenho.Esses capstans são tipicamente motorizados e podem exercer tensão precisa no fio para controlar seu alongamento e redução do diâmetro durante o processo de desenho.



Sistema de refrigeração e lubrificação: o desenho gera calor devido ao atrito entre o fio e a matriz de desenho.um sistema de arrefecimento e lubrificação é essencial para manter as propriedades mecânicas do fio e evitar o superaquecimentoOs lubrificantes ou refrigerantes são aplicados ao fio à medida que ele passa pelas matrizes de desenho para reduzir o atrito e dissipar o calor.



Sistema de controlo de tensão: um sistema de controlo de tensão assegura que o fio é puxado através da matriz de desenho ao nível de tensão adequado.e ajustes motorizados para manter uma tensão constante durante todo o processo de desenho.



Mecanismo de espiral: uma vez que o fio atinge o diâmetro desejado, ele é enrolado em um espiral ou rolo para armazenamento e processamento adicional.O mecanismo de enrolamento pode ser motorizado e sincronizado com o processo de desenho para garantir um enrolamento uniforme e uma tensão adequada no fio de enrolamento.



Painel de controlo: a máquina é tipicamente equipada com um painel de controlo que permite aos operadores monitorizar e ajustar vários parâmetros, tais como a tensão do fio, a velocidade de desenho, o caudal do lubrificante,e temperaturaAs máquinas avançadas podem dispor de sistemas de controlo computadorizados para uma operação precisa e automatizada.



Dispositivos de segurança: Dispositivos de segurança, tais como botões de parada de emergência, bloqueadores e proteções, são essenciais para proteger os operadores dos perigos associados ao funcionamento da máquina, incluindo as partes móveis.,alta tensão e geração de calor.



4FAQ:

Queridos clientes, existem vários modelos para a máquina de quebra de barras de cobre.

1Diâmetro do fio de entrada e saída

2- Se precisa de aquecedor online.

3Método de captação: bobina de bobina ou bobina de bobina?

4Desenho das dimensões da bobina de bobina/cartão de arame



Os melhores cumprimentos.

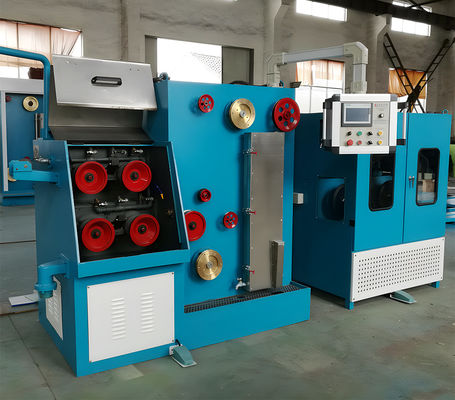

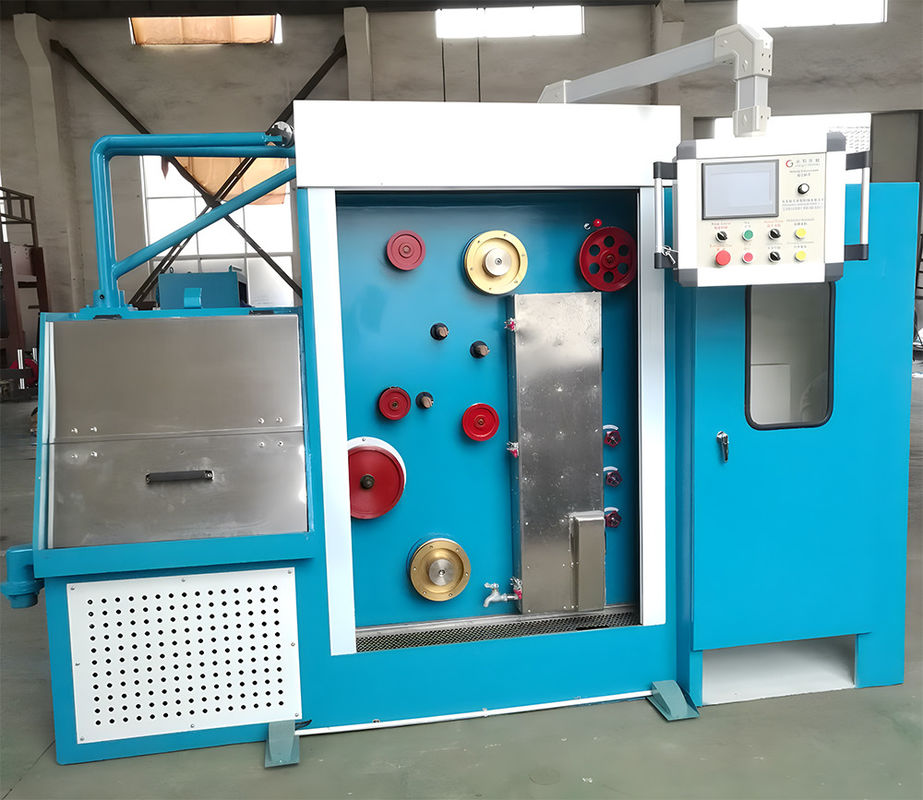

5Fotos de referência

Máquina de desenho de fios finos de cobre de recozimento contínuo para fabricação de electrónica 0Máquina de desenho de fios finos de cobre de recozimento contínuo para fabricação de electrónica 1Máquina de desenho de fios finos de cobre de recozimento contínuo para fabricação de electrónica 2Máquina de desenho de fios finos de cobre de recozimento contínuo para fabricação de electrónica 3Máquina de desenho de fios finos de cobre de recozimento contínuo para fabricação de electrónica 4Máquina de desenho de fios finos de cobre de recozimento contínuo para fabricação de electrónica 5
