Máquina de encalhamento tubular
Created with Pixso.

JLG630 1+6 Máquina de enxaguamento de cabo tubular de alta velocidade

JLG630 1+6 Máquina de enxaguamento de cabo tubular de alta velocidade

Nome da marca: Choose Technology
Número do modelo: JLG630
MOQ: 1 conjunto
preço: USD50000-150000/1SET
Condições de pagamento: L/C, T/T, D/A, D/P, Western Union, MoneyGram
Capacidade de abastecimento: 10 SETS POR MÊS
Informações pormenorizadas
Lugar de origem:
China
Aplicação:
Outros fios e cabos de torção
Diâmetro do fio:
Φ1,3-Φ5,0 mm
Material de fio:
Cabos de cobre, alumínio, aço
Diâmetro após encalhamento:
Max Φ21 mm
Velocidade de encalhe:
600rpm
Encalhando o passo:
62-276 mm
Diâmetro da roda:
Φ1500mm (tracção dupla)
Velocidade de rastreamento:
31-138 m/min
Tamanho da bobina no corpo de encalhamento:
PND630
Tamanho da bobina do fio central:
PND630
Tamanho da bobina para absorção:
PN1000-PN2000
Detalhes da embalagem:
Apto para embalagens de transporte marítimo
Habilidade da fonte:
10 SETS POR MÊS
Destacar:

Máquina de encalhamento tubular

,

Máquina de encalhamento tubular de alta velocidade

,

máquina de encalhamento do cabo

Descrição do produto

JLG630 1+6 máquina de enrolamento tubular de alta velocidade para enrolamento de cabos

1Descrição geral:

Esta máquina é usada principalmente para torcer arame de aço, arame de alumínio e arame de cobre, e também pode ser usada para torcer cabos de controle dentro de 7 núcleos.



2Parâmetro técnico:

Diâmetro de fio único

Fios de cobre: Φ1.3-Φ5.0mm

Fios de alumínio: Φ1,7-Φ5,0 mm

Fios de aço: Φ1.0-Φ5.0mm
Diâmetro após encalhamento Max Φ21 mm
Velocidade de encalhe 600 rpm
Lançamento 62-276 mm
Diâmetro da roda Φ1500mm (tracção dupla)
Velocidade de localização 31-138 m/min
Tamanho do poço no corpo de encalhamento PND630
Tamanho da bobina do fio central PND630
Tamanho da bobina para absorção PN1000-PN2000



























3.Componentes elétricos principais

Motor de tração principal SLu'an Jianghuai
Inversor Inovação
Componentes elétricos SCHINT
PLC A SIEMENS
Ecrã táctil A SIEMENS
Componentes pneumáticos AirTAC

















4.Descrição detalhada:

4.1 Φ630 retorno do fio central:

Especificação do carrete de compensação: PND630
O tipo de eixo final prende ou solta manualmente a bobina e o parafuso manual levanta a bobina.
Controle de tensão de atrito mecânico, o tamanho pode ser ajustado manualmente.



4.2 Φ630/6 corpo principal:

Especificação do carrete de compensação: PND630
A velocidade máxima: 600 r/min.
Distância de encalhamento: 62-276 mm
O eixo final é uma estrutura de fixação tipo mola e a bobina é liberada pneumaticamente.
Controle da tensão de atrito mecânico.
O cilindro é suportado por rolamentos grandes em ambas as extremidades, e o centro é suportado por rolamentos de grande porte.
Há um freio pneumático no cilindro, e a frenagem é fiável.
O dispositivo de detecção de desconexão é instalado na linha de lavagem.
A tampa protetora adota uma estrutura de porta deslizante.
Os filamentos são equipados com um único dispositivo de pré-formação de fio.
O corpo principal de filamento é integralmente instalado na placa inferior e o equipamento é fácil de instalar.



4.3 Contador de metros:

A circunferência da roda do medidor é de 500 mm
Comprimento médio máximo 9999,9 m
Erro de precisão ≤3‰
Adota uma estrutura de duas rodas e é instalada horizontalmente; há uma mola tampão na roda de prensagem e há rolos de arame na entrada e saída.



4.4 Φ1500 dispositivo de duplo rastreamento:

Diâmetro da roda de tração: Φ1500 mm
Diâmetro da roda divisória: Φ1300 mm
Velocidade da linha de tração: 31-138 m/min
Velocidade do engrenagem de tração: 36 passos



4.5 Φ2000 Máquina de recolha:

Especificação do carrete de captação: PN1000-PN2000
Carga máxima: 8T
Velocidade máxima de absorção: 150 m/min
Motor de absorção: 6 kg.m
Diâmetro máximo do cabo: Φ20 mm
A tomada adota um motor de binário, que é confiável na operação e simples e conveniente na operação e manutenção.
A estrutura é de tipo eixo de extremo, com rolos elétricos de fixação ou de afrouxamento, rolos elétricos de elevação.
Adotando cabo de parafuso de chumbo, pode rastrear a velocidade de absorção e a distância de arranjo pode ser ajustada steplessly.



4.6 Sistema de transmissão mecânica:

Potência do motor principal: 45 kW (AC)
O sistema de transmissão mecânica inclui o motor principal, o redutor principal, o eixo de transmissão, o engate, etc.



4.7 Sistema de controlo elétrico e electrónico:

A fonte de alimentação desta máquina é um sistema trifásico de cinco fios, 380V (± 10%), 50HZ.
A máquina principal da máquina adota um motor AC e um controlo de conversão de frequência; a tomada adota um motor de binário, que pode iniciar e parar sem problemas,e a operação e manutenção são simples e convenientesA máquina é controlada por um controlador programável da Siemens.



4.8 Requisitos aplicáveis às fontes de ar:

Pressão do ar: 0,6Mpa
Volume de ar: 1,0 m3/min
O ar comprimido deve ser seco, livre de impurezas e poeira.



5FAQ:

Queridos clientes, existem vários modelos para a máquina de enrolar.

1Diâmetro do fio nu

2.Fios macios ou fios duros

3. Quantidade de fios a torcer

4Área após torção.



Os melhores cumprimentos.

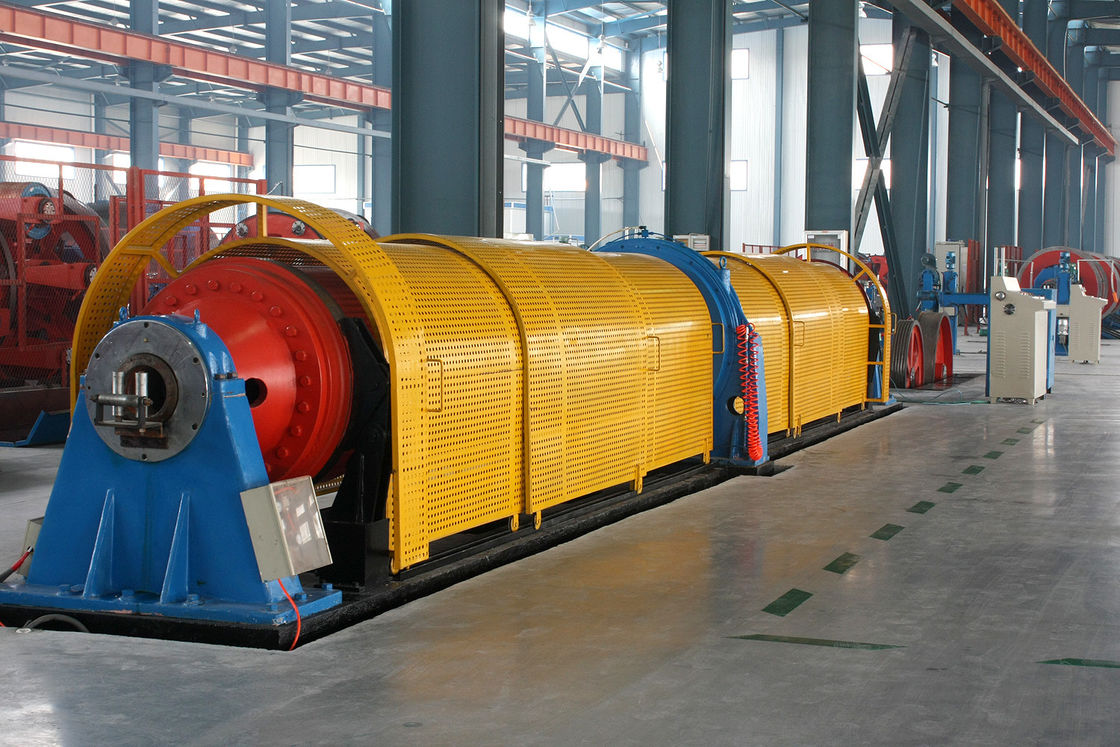

6Fotos de referência

JLG630 1+6 Máquina de enxaguamento de cabo tubular de alta velocidade 0
