Nome da marca: | Choose Technology |
Número do modelo: | JLG630 |
MOQ: | 1 conjunto |
preço: | USD50000-150000/1SET |
Condições de pagamento: | L/C, T/T, D/A, D/P, Western Union, MoneyGram |
Capacidade de abastecimento: | 10 SETS POR MÊS |
1Descrição geral:
Esta máquina é usada principalmente para torcer arame de aço, arame de alumínio e arame de cobre, e também pode ser usada para torcer cabos de controle dentro de 7 núcleos.
2Parâmetro técnico:
Diâmetro de fio único |
Fios de cobre: Φ1.3-Φ5.0mm Fios de alumínio: Φ1,7-Φ5,0 mm Fios de aço: Φ1.0-Φ5.0mm |
Diâmetro após encalhamento | Max Φ21 mm |
Velocidade de encalhe | 600 rpm |
Lançamento | 62-276 mm |
Diâmetro da roda | Φ1500mm (tracção dupla) |
Velocidade de localização | 31-138 m/min |
Tamanho do poço no corpo de encalhamento | PND630 |
Tamanho da bobina do fio central | PND630 |
Tamanho da bobina para absorção | PN1000-PN2000 |
3.Componentes elétricos principais
Motor de tração principal | SLu'an Jianghuai |
Inversor | Inovação |
Componentes elétricos | SCHINT |
PLC | A SIEMENS |
Ecrã táctil | A SIEMENS |
Componentes pneumáticos | AirTAC |
4.Descrição detalhada:
4.1 Φ630 retorno do fio central:
Especificação do carrete de compensação: PND630
O tipo de eixo final prende ou solta manualmente a bobina e o parafuso manual levanta a bobina.
Controle de tensão de atrito mecânico, o tamanho pode ser ajustado manualmente.
4.2 Φ630/6 corpo principal:
Especificação do carrete de compensação: PND630
A velocidade máxima: 600 r/min.
Distância de encalhamento: 62-276 mm
O eixo final é uma estrutura de fixação tipo mola e a bobina é liberada pneumaticamente.
Controle da tensão de atrito mecânico.
O cilindro é suportado por rolamentos grandes em ambas as extremidades, e o centro é suportado por rolamentos de grande porte.
Há um freio pneumático no cilindro, e a frenagem é fiável.
O dispositivo de detecção de desconexão é instalado na linha de lavagem.
A tampa protetora adota uma estrutura de porta deslizante.
Os filamentos são equipados com um único dispositivo de pré-formação de fio.
O corpo principal de filamento é integralmente instalado na placa inferior e o equipamento é fácil de instalar.
4.3 Contador de metros:
A circunferência da roda do medidor é de 500 mm
Comprimento médio máximo 9999,9 m
Erro de precisão ≤3‰
Adota estrutura de roda dupla e é instalada horizontalmente; há uma mola tampão na roda de prensagem e há rolos de arame na entrada e saída.
4.4 Φ1500 dispositivo de duplo rastreamento:
Diâmetro da roda de tração: Φ1500 mm
Diâmetro da roda divisória: Φ1300 mm
Velocidade da linha de tração: 31-138 m/min
Velocidade do engrenagem de tração: 36 passos
4.5 Φ2000 Máquina de recolha:
Especificação do carrete de captação: PN1000-PN2000
Carga máxima: 8T
Velocidade máxima de absorção: 150 m/min
Motor de absorção: 6 kg.m
Diâmetro máximo do cabo: Φ20 mm
A tomada adota um motor de binário, que é confiável na operação e simples e conveniente na operação e manutenção.
A estrutura é de tipo eixo de extremo, com rolos elétricos de fixação ou de afrouxamento, rolos elétricos de elevação.
Adotando cabo de parafuso de chumbo, pode rastrear a velocidade de absorção e a distância de arranjo pode ser ajustada steplessly.
4.6 Sistema de transmissão mecânica:
Potência do motor principal: 45 kW (AC)
O sistema de transmissão mecânica inclui o motor principal, o redutor principal, o eixo de transmissão, o engate, etc.
4.7 Sistema de controlo elétrico e electrónico:
A fonte de alimentação desta máquina é um sistema trifásico de cinco fios, 380V (± 10%), 50HZ.
A máquina principal da máquina adota um motor AC e um controlo de conversão de frequência; a tomada adota um motor de binário, que pode iniciar e parar sem problemas,e a operação e manutenção são simples e convenientesA máquina é controlada por um controlador programável da Siemens.
4.8 Requisitos aplicáveis às fontes de ar:
Pressão do ar: 0,6Mpa
Volume de ar: 1,0 m3/min
O ar comprimido deve ser seco, livre de impurezas e poeira.
5FAQ:
Queridos clientes, existem vários modelos para a máquina de enrolar.
1Diâmetro do fio nu
2.Fios macios ou fios duros
3. Quantidade de fios a torcer
4Área após torção.
Os melhores cumprimentos.

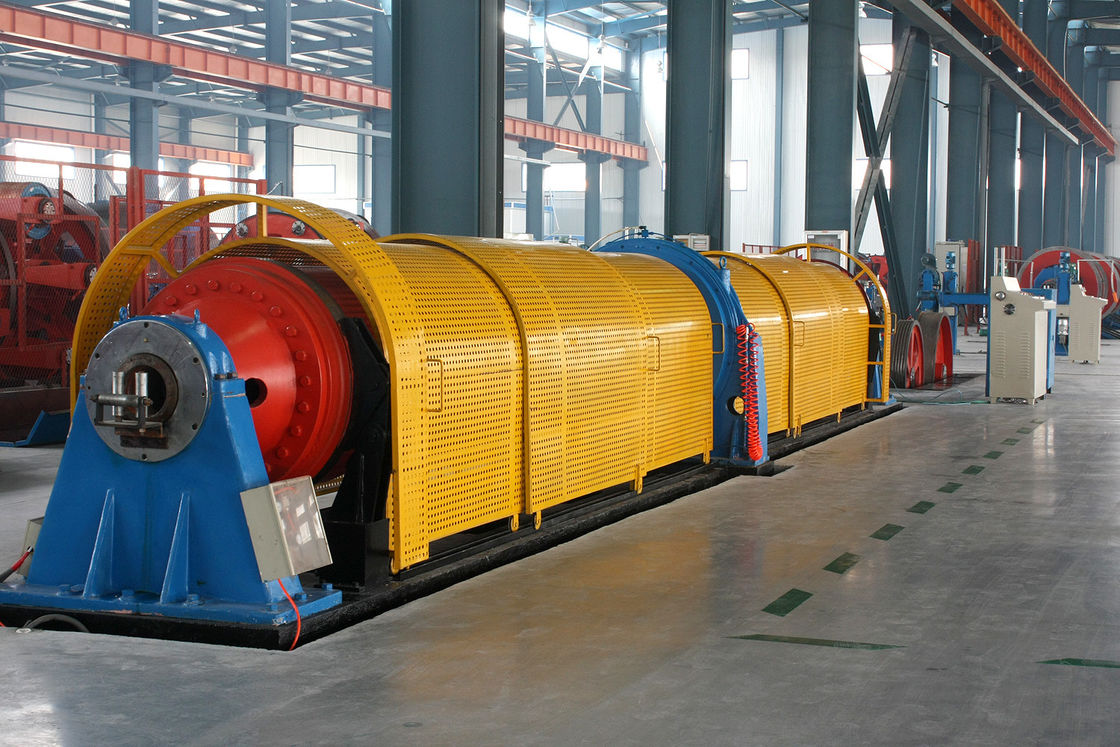

6Fotos de referência
