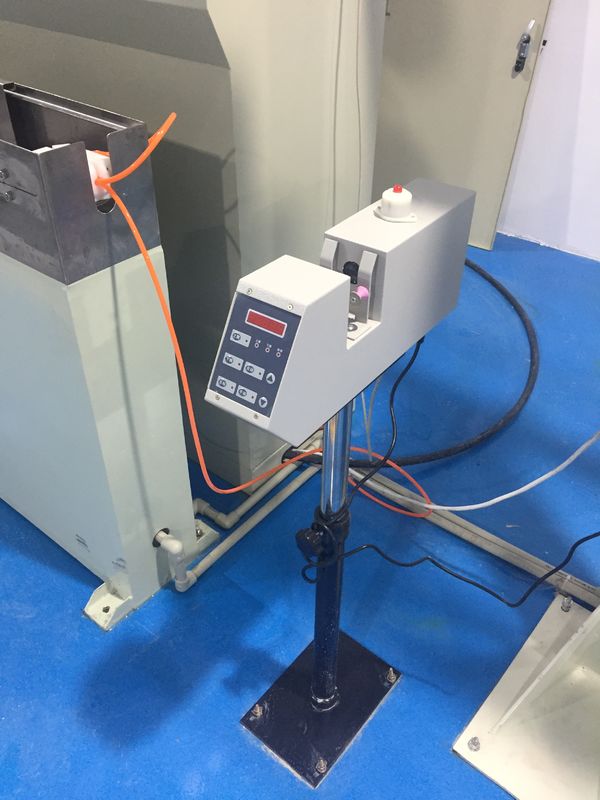

Dispositivo de medição do diâmetro exterior para cabos

O dispositivo de medição do diâmetro externo (OD) é uma ferramenta crítica utilizada na fabricação de cabos para garantir a medição precisa do diâmetro externo do cabo durante ou após o processo de extrusão.Este dispositivo ajuda a manter o controle de qualidade, assegurando que o cabo cumpre as tolerâncias e normas especificadas.

Características principais de um dispositivo de medição do diâmetro exterior:

Medição sem contacto: utiliza sensores ópticos ou laser para medir o diâmetro do cabo sem contacto físico, evitando danos à superfície do cabo.

Alta precisão: fornece medições precisas, muitas vezes com uma precisão de até ± 0,001 mm.

Monitoramento em tempo real: mede e exibe continuamente o diâmetro do cabo durante a produção.

Sistema de retroalimentação automático: integra-se com a linha de extrusão para ajustar automaticamente os parâmetros (por exemplo, velocidade da extrusora) se o diâmetro se desviar do valor definido.

Ampla faixa de medição: pode medir uma variedade de diâmetros de cabos, desde fios muito finos até cabos grossos.

Interface fácil de usar: apresenta uma tela digital ou interface de software para fácil monitoramento e controle.

Registro de dados: Registro de dados de medição para garantia de qualidade e otimização de processos.

Tipos de dispositivos de medição do diâmetro exterior:

Dispositivos de medição a laser: Usam feixes de laser para medir o diâmetro com alta precisão.

Dispositivos de medição óptica: utilizar câmaras e processamento de imagem para determinar o diâmetro.

Dispositivos de medição por ultra-som: utilizam ondas ultra-sônicas para medição sem contacto, adequadas para materiais específicos.

Aplicações:

Linhas de extrusão de cabos: monitorizam o diâmetro exterior dos cabos durante os processos de isolamento ou revestimento.

Desenho de fios: garante que o diâmetro dos fios desenhados atenda às especificações.

Controle de qualidade: Utilizado na inspecção final para verificar as dimensões dos cabos antes da embalagem.

Vantagens da utilização de um dispositivo de medição do diâmetro exterior:

Qualidade consistente: garante que o diâmetro do cabo permaneça dentro das tolerâncias especificadas.

Redução de resíduos: Detecta os desvios precocemente, minimizando o desperdício de materiais e o retrabalho.

Melhoria da eficiência: automatiza o processo de medição, reduzindo o tempo de inspeção manual.

Conformidade com as Normas: Ajuda a cumprir as normas da indústria e os requisitos dos clientes.

Integração com a linha de extrusão de cabos:

O dispositivo de medição OD é tipicamente instalado após a extrusora e o tanque de resfriamento em uma linha de produção de cabos.

Máquinas de pagamento: alimenta o núcleo do fio ou do cabo na extrusora.

Extrusores: aplicam isolamento ou revestimento ao cabo.

Tanques de arrefecimento: arrefece o cabo extrudido.

Capstanes e máquinas de recolha: puxa e enrola o cabo acabado.
