Máquina de fixação de cabos com berço
Created with Pixso.

Máquina de colocação de cabos de controlo de tipo berço

Máquina de colocação de cabos de controlo de tipo berço

Nome da marca: Choose Technology
Número do modelo: JC1000
MOQ: 1 conjunto
preço: USD100000-150000/1SET
Condições de pagamento: L/C, T/T, D/A, D/P, Western Union, MoneyGram
Capacidade de abastecimento: 10 SETS POR MÊS
Informações pormenorizadas
Lugar de origem:
China
Aplicação:
Fabricação de cabos
Diâmetro do fio:
0,5-5 mm
Fonte de energia:
Eletrodomésticos
Potência:
11 kW
Cores:
Azul
Frequência:
50 Hz
Número de feixes:
4
Controle de velocidade:
Conversão de frequência
empilhadeira:
100-500mm
Tipo:
cabo que coloca a máquina
Sistema de controlo:
PLC
Materiais:
Aço
capacidade:
800m/min
Voltagem:
380 V
Detalhes da embalagem:
Apto para embalagens de transporte marítimo
Habilidade da fonte:
10 SETS POR MÊS
Destacar:

tipo configuração do berço acima da máquina

,

cabo que coloca a máquina

,

Máquina de cablagem de berço

Descrição do produto

Tipo de berço Máquina de colocação para cabo de comando

1Descrição geral:

Esta máquina é especialmente concebida para torcer cabos de energia isolados de três núcleos, quatro núcleos e cinco núcleos com uma seção transversal do núcleo de 25-300 mm2 abaixo de 350 KV.A secção transversal do núcleo torcido pode ser redonda, pode também ser em forma de ventoinha, eléctrica em linha para parar pré-torque, fixação do eixo final ou rolos de afrouxamento.



2Parâmetro técnico:

Área de secção do cabo 25 a 300 mm2
Velocidade de encalhe 5.54-13.04r/min
Lançamento 360-6173 mm
Velocidade de toque 170-380 r/min
Ponto de batida 12-200 mm
Velocidade de blindagem 149-343 r/min
Lançamento de blindagem 14-230 mm
Diâmetro da roda Φ2500 mm
Velocidade de localização 40,7-34,2 m/min
Tamanho da bobina de descarga da frente PN1600
Tamanho da bobina traseira PN1600
Tamanho da bobina no corpo de encalhamento PN1600
Tamanho da bobina para absorção PN1600-PN3150
Potência do motor principal 45 kW (AC)
Levante o motor 10 kg.m
Altura do centro 1000 mm







































3.Componentes elétricos principais

Motor de tração principal SLu'an Jianghuai
Inversor Inovação
Componentes elétricos SCHINT
PLC A SIEMENS
Ecrã táctil A SIEMENS
Componentes pneumáticos AirTAC

















4.Descrição detalhada:

4.1 Φ1600/1+1+3 Corpo principal:

A primeira secção do quadro de bobina de fio Φ1600 é ligada à segunda secção do quadro de bobina de fio através do acoplamento e da torção para trás,A operação de não-retorno de torção e pré-torção do quadro de bobina de arame pode ser realizada desmontando ou inserindo o eixo do alfinete.
A segunda secção da bobina de fio Φ1600 está equipada com um arco de torção para passar o fio central liberado da primeira bobina de fio.O quadro de bobina de arame e o quadro de arco estão ligados ao eixo principal do redutor principal por flangesTal como no primeiro parágrafo, o quadro da bobina é também utilizado para desmontar ou instalar o eixo do pin para realizar a operação de torção para trás, não-torção para trás e pré-torção do quadro da bobina.
A terceira secção do guincho de três discos Φ1600 está ligada ao eixo principal da caixa de engrenagens da transmissão principal através do engate.e o modo de transmissão diferencial é adotado para satisfazer as necessidades de binário de retorno ou não-binário.



4.2 Dispositivo de detecção:

Tipo de cabeça de fita: tipo comum
Número de bobinas: 2 bobinas
Tamanho da bobina: Φ400 mm
Largura da fita: 15-60 mm
Velocidade de rotação da cabeça de batida: 170-380 r/min
Percurso de descarga: 12-200 mm
Materiais de fita As fitas não metálicas, tais como tecidos não tecidos, fitas de poliéster, etc.
A cabeça de batida tem uma mudança de velocidade de 6 níveis e tem as funções de rotação esquerda e direita e neutra.
A tensão da correia é controlada por atrito mecânico e pode ser ajustada.



4.3 Φ800 Dispositivo de blindagem de correia de aço:

Diâmetro exterior máximo do núcleo de cabo blindado: Φ120 mm
Tipo de cabeça blindada: meio cortado
Número de bobinas: 2 bobinas
Tamanho do rolo: Φ800 mm
Largura da fita: 15-60 mm
Velocidade da cabeça blindada: 149-343 r/min.
Armadura: 14-230 mm.
Material de blindagem: fita de aço
A cabeça blindada tem 6 velocidades de mudança de velocidade, e tem rotação à esquerda e à direita e função neutra.
A tensão da correia de aço controla o atrito mecânico e pode ser ajustada.



4.3 Contador de metros:

A circunferência da roda do medidor é de 500 mm
Comprimento médio máximo 9999,9 m
Erro de precisão ≤3‰
Adota uma estrutura de duas rodas e é instalada horizontalmente; há uma mola tampão na roda de prensagem e há rolos de arame na entrada e saída.



4.4 Φ2000 Dispositivo de rastreamento de uma única roda:

Tipo de tração: tração única de rodas, anel de colarinho, fio de empurrão
Diâmetro da roda de tração: Φ2500 mm
Velocidade da linha de tracção: 4,7-34,2 m/min
Velocidade do engrenagem de tração: 27 passos



4.5 Φ2500 Máquina de recolha:

Especificação do carrete de captação: PN1600-PN3150
Carga máxima: 15 T
Velocidade máxima de absorção: 40 m/min
Motor de absorção: 10 kg.m
Diâmetro máximo do cabo: Φ120 mm
A tomada de fio adota um motor de binário, que é confiável na operação e simples e conveniente na operação e manutenção.
A estrutura é de tipo eixo de extremo, com rolos elétricos de fixação ou de afrouxamento, rolos elétricos de elevação.
Adotando um cabo de parafuso de chumbo, o cabo pode rastrear a velocidade de absorção e o passo do cabo pode ser ajustado sem passo.



4.6 Sistema de transmissão mecânica:

Potência do motor principal: 45 kW (AC)
O sistema de transmissão mecânica inclui o motor principal, o redutor principal, o eixo de transmissão, o engate, etc.



4.7 Sistema de controlo elétrico e electrónico:

A fonte de alimentação desta máquina é um sistema trifásico de cinco fios, 380V (± 10%), 50HZ.
A máquina principal da máquina adota um motor AC e um controlo de conversão de frequência; a tomada adota um motor de binário, que pode iniciar e parar sem problemas,e a operação e manutenção são simples e convenientesA máquina é controlada por um controlador programável da Siemens.



4.8 Requisitos aplicáveis às fontes de ar:

Pressão do ar: 0,6Mpa
Volume de ar: 1,0 m3/min
O ar comprimido deve ser seco, livre de impurezas e poeira.



Perguntas frequentes:

Queridos clientes, existem vários modelos para a máquina de enrolar.

1Diâmetro do fio nu

2.Fios macios ou fios duros

3. Quantidade de fios a torcer

4Área após torção.



Os melhores cumprimentos.

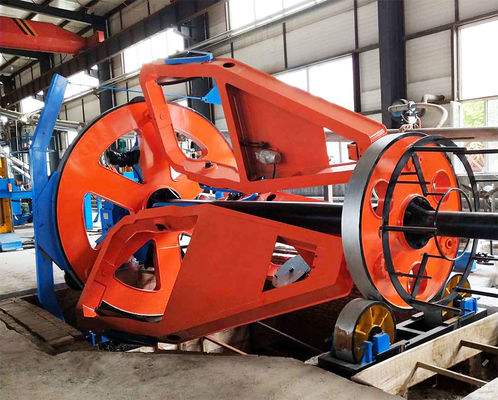

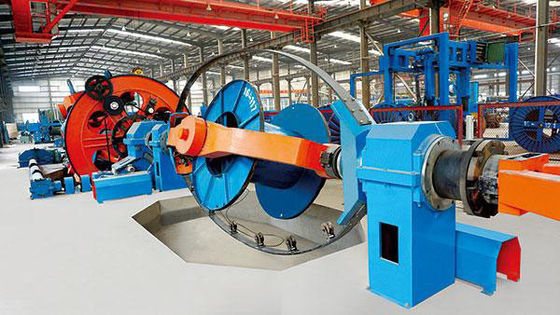

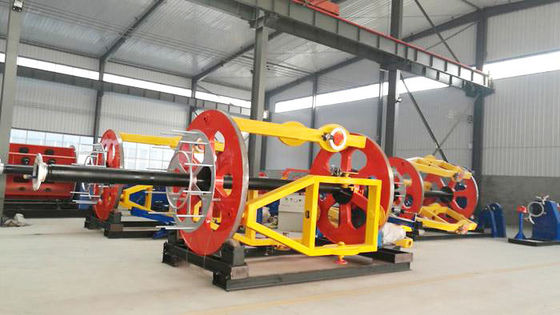

5Fotos de referência
