Nome da marca: | Choose Technology |
Número do modelo: | LHD450 |
MOQ: | 1 conjunto |
preço: | USD100000-20000/1SET |
Condições de pagamento: | L/C, T/T, D/A, D/P, Western Union, MoneyGram |
Capacidade de abastecimento: | 5 conjuntos por mês |
A máquina de quebra de hastes de cobre é um equipamento especializado usado na indústria de fabricação de fios e cabos.Sua função principal é reduzir o diâmetro de hastes de cobre ou outras hastes metálicas para produzir fios de diâmetros menoresEste processo é conhecido como desenho de fio ou quebra de desenho de fio.
Aqui está um desagregação de como uma máquina de quebra de hastes de cobre normalmente funciona:
Alimentação: As hastes de cobre, geralmente produzidas por processos como fundição ou extrusão, são alimentadas na máquina.
Matrizes de desenho: As hastes passam por uma série de matrizes de desenho, que geralmente são feitas de carburo de tungstênio ou diamante.E quando as hasteiras forem desenroladas,A redução do diâmetro é obtida através da aplicação de uma força de tração exercida por um capstan ou mecanismo similar.
Refrição e lubrificação: para reduzir o atrito e o calor gerados durante o processo de desenho, as hastes podem ser resfriadas e lubrificadas.enquanto a lubrificação ajuda a reduzir o desgaste das matrizes e melhora a qualidade do fio puxado.
Múltiplas passagens: dependendo do diâmetro final desejado do fio, o processo pode envolver várias passagens através de diferentes conjuntos de matrizes de desenho, cada uma com diâmetros ligeiramente menores.Isto permite um controlo preciso sobre o diâmetro do fio e garante a uniformidade.
Produto final: O resultado é um fio de cobre do diâmetro desejado, que pode ser posteriormente processado, se necessário, por exemplo, por recozimento para aliviar as tensões,ou pode ser enrolado em bobinas para armazenamento e distribuição.
As máquinas de quebra de hastes de cobre são essenciais na produção de vários tipos de fios utilizados em aplicações elétricas, telecomunicações, construção,e muitas outras indústrias onde o fio condutor é necessárioA eficiência e a precisão destas máquinas desempenham um papel crucial na determinação da qualidade e da fiabilidade dos produtos finais de fio.
Fios de entrada | Φ8,0 mm |
Fios de saída | Φ1,2 mm-Φ3,5 mm |
Velocidade máxima de desenho | 1500 m/min |
Tamanho do bloco de desenho | Φ450 mm |
Número máximo de passes | 13 |
Capacidade do acumulador | 7m |
Tamanho da bobina de espiral duplo | PND500-PND630 |
Potência do motor principal | 250 kW |
Potência do motor para rodas de velocidade constante | 75 kW |
Potência do motor para absorção de dupla bobina | 22 kW |
Máquina de enrolar | Φ800 mm |
Potência do motor da máquina de enrolar | 15 kW |
Potência da unidade anilante | 60V, 5000A (DC) |
3Introdução:
3.1 Quantidade de pagamento:
Tipo: tipo em cantilever
O suporte de pagamento é constituído por uma coluna, um cantilever e um rolo de direção.
A altura da coluna é de cerca de 5000 mm. Os dois rolos de alumínio podem obter um retorno contínuo.

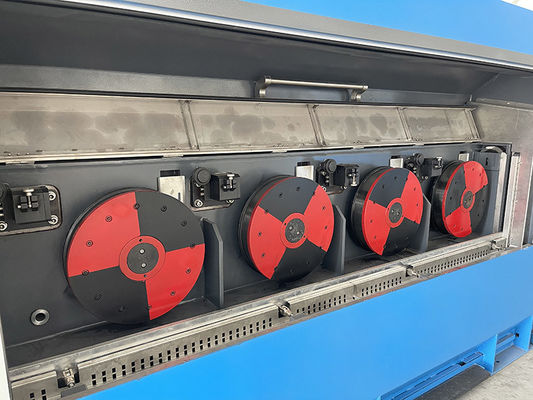

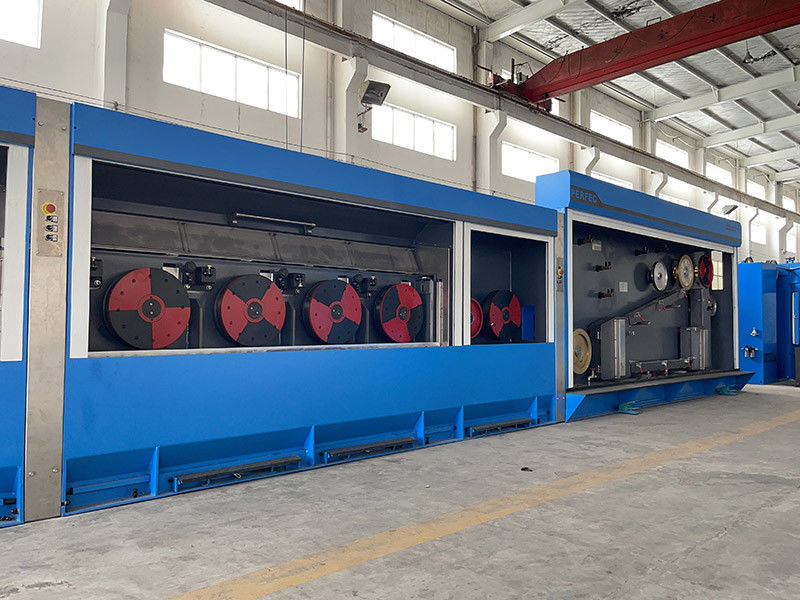

3.2 Máquina de desenho principal:
Tipo: tipo de deslizamento. Máquina de desenho de arame de cobre de 13 matrizes com blocos de desenho do mesmo diâmetro
A máquina é constituída por um canal para o arrefecimento e circulação da emulsão de tração, caixa de velocidades, sistema de lubrificação, roda de velocidade constante, motor principal e motor para a roda de velocidade constante.
Quatro interruptores de "clip-and-run" para a fixação de cordas de matrizes por "clip-and-run". Dispositivo que impede que o bloco de tracção e o suporte da matrize de tracção se estendam a uma distância idêntica do corpo da caixa de velocidades.
Os blocos de desenho adotam rodas de aço, cuja superfície é coberta por carburo de tungstênio para prolongar sua vida útil.
3.3 Acumuladores:
Capacidade do acumulador: 7 m
Tensão máxima: 138 N
A tensão é regulada pela pressão do cilindro de ar.
3.4 Dispositivo de recozimento:
Tipo: recozimento horizontal em CC, controlo automático da velocidade
Diâmetro do fio de entrada de recozimento: Φ1,2 mm-Φ3,5 mm
Velocidade máxima linear de recozimento: 25 m/s

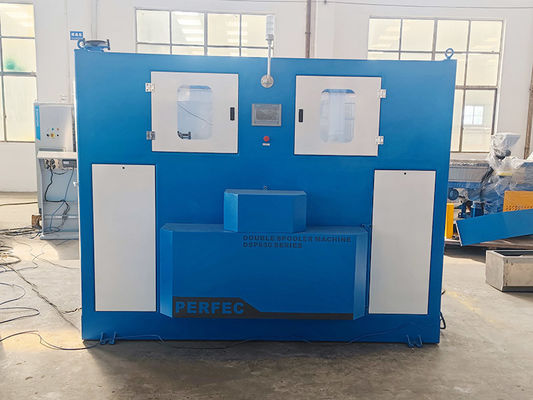

3.5 Φ500-Φ630 Absorção por dupla bobina:
Tamanho da bobina: PND500~PND630
Velocidade máxima: 25 m/s.
Motor de absorção: 22 kW (duas, CA)
3.6 Máquina de enrolar (pode ser utilizada para fios macios e duros)
Diâmetro do fio aplicável: Φ1,5 mm-Φ3,5 mm
A velocidade: 20 m/s
Diâmetro da bobina: Φ800 mm
Carga: 1400 kg
Potência do motor: 15 kW (AC)
O tamanho do cesto de bobinas: Φ600*Φ110*1300mm.
4FAQ:
Estimados clientes, existem vários modelos para a máquina de quebra de barras de cobre.
1Diâmetro do fio de entrada e saída
2- Se precisa de aquecedor online.
3Método de captação: bobina de bobina ou bobina de bobina?
4Desenho das dimensões da bobina de bobina/cartão de arame
Os melhores cumprimentos.
