Tipo de quadro rígido máquina de encalhamento
Created with Pixso.

Máquina de enrolamento rígido de fios de cabo de estrutura rígida para enrolamento de cabos de cobre ou alumínio

Máquina de enrolamento rígido de fios de cabo de estrutura rígida para enrolamento de cabos de cobre ou alumínio

Nome da marca: Choose Technology
Número do modelo: JLK630
MOQ: 1 conjunto
preço: USD50000-150000/1SET
Condições de pagamento: L/C, T/T, D/A, D/P, Western Union, MoneyGram
Capacidade de abastecimento: 10 SETS POR MÊS
Informações pormenorizadas
Lugar de origem:
China
Aplicação:
Outros fios e cabos de torção
Diâmetro do fio:
Φ1,5-Φ5 mm
Material de fio:
Fios de cobre, de alumínio
Diâmetro após encalhamento:
Max Φ45 mm
Velocidade de encalhe:
6B/12B: 70-166 rpm 18B: 62-146 rpm
Encalhando o passo:
6B/12B: 87-843 rpm 18B: 99-952 rpm
Diâmetro da roda:
Φ2000mm
Velocidade de rastreamento:
14.5-59m/min
Tamanho da bobina no corpo de encalhamento:
PND630
Tamanho da bobina do fio central:
PND630
Tamanho da bobina para absorção:
PN1250-PN2500
Detalhes da embalagem:
Apto para embalagens de transporte marítimo
Habilidade da fonte:
10 SETS POR MÊS
Destacar:

Cable Wire Strander (Lançador de fios de cabo)

,

Máquina de enrolamento rígido para cobre

,

Máquina de filamento rígido para alumínio

Descrição do produto

Máquina de filamento rígido de fios de cabo de estrutura rígida para filamento de cabos de cobre ou alumínio

1Descrição geral:
Esta máquina é utilizada principalmente para torcer arame de cobre nu, arame de alumínio nu, arame de alumínio com núcleo de aço, condutores redondos e em forma de ventoinha, etc.

2Parâmetro técnico:

Diâmetro de fio único

Fios de cobre: Φ1,5-Φ5,0 mm

Fios de alumínio: Φ1.8-Φ5.0mm

Diâmetro após encalhamento Max Φ45 mm
Velocidade de encalhe

6B/12B: 70-166 rpm

18B: 62-146 rpm

Lançamento 6B/12B: 87-843 rpm
18B: 99-952 rpm
Diâmetro da roda Φ2000 mm
Velocidade de localização 14.5-59m/min
Tamanho do poço no corpo de encalhamento PND630
Tamanho da bobina do fio central PND630
Tamanho da bobina para absorção PN1250-PN2500















3.Componentes elétricos principais

Motor de tração principal SLu'an Jianghuai
Inversor Inovação
Componentes elétricos SCHINT
PLC A SIEMENS
Ecrã táctil A SIEMENS
Componentes pneumáticos AirTAC









4.Descrição detalhada:
4.1 ΦΦ630 retorno do fio central:

Especificação do carrete de compensação: PND630
O tipo de eixo final prende ou solta manualmente a bobina e o parafuso manual levanta a bobina.
Controle de tensão de atrito mecânico, o tamanho pode ser ajustado manualmente.


4.2 6B, 12B, 18B:

Especificação do carrete de compensação: PND630
Velocidade: 6B/12B: 70-166 rpm

18B: 62-146 rpm

Distância de encravamento: 6B/12B: 87-843 mm

18B: 99-952 mm

O número de etapas de conversão da velocidade de rotação é de 6 etapas
Estrutura do quadro 4 partes iguais
O atrito mecânico controla a tensão, e o ajuste da tensão é conveniente.
Aplicação automática e seguro, fácil de operar, rápido e seguro.
Paragem automática quando o fio se quebra.


4.3 Contador de metros:
A circunferência da roda do medidor é de 500 mm
Comprimento médio máximo 9999,9 m
Erro de precisão ≤3‰
Adota uma estrutura de duas rodas e é instalada horizontalmente; há uma mola tampão na roda de prensagem e há rolos de arame na entrada e saída.

4.4 Dispositivo de tração dupla Φ2000:

Método de localização: roda dupla com ranhuras, dupla localização ativa.
Diâmetro da roda de tração: Φ2000 mm
Velocidade da linha de tração: 14,5-59 m/min
Velocidade do engrenagem de tração: 36 passos


4.5 Φ2500 Máquina de recolha:

Especificação do carrete de captação: PN1250-PN2500
Carga máxima: 12 T
Motor de absorção: 8 kg.m
Diâmetro máximo do cabo: Φ50 mm
A tomada adota um motor de binário, que é confiável na operação e simples e conveniente na operação e manutenção.
A estrutura é de tipo eixo de extremo, com rolos elétricos de fixação ou de afrouxamento, rolos elétricos de elevação.
Adotando cabo de parafuso de chumbo, pode rastrear a velocidade de absorção e a distância de arranjo pode ser ajustada steplessly.



4.6 Sistema de transmissão mecânica:

Potência do motor principal: 110 kW (AC)
O sistema de transmissão mecânica inclui o motor principal, o redutor principal, o eixo de rolamento da transmissão, etc.



4.7 Sistema de controlo elétrico e electrónico:

A fonte de alimentação desta máquina é um sistema trifásico de cinco fios, 380V (± 10%), 50HZ.
A máquina principal da máquina adota um motor AC e um controlo de conversão de frequência; a tomada adota um motor de binário, que pode iniciar e parar sem problemas,e a operação e manutenção são simples e convenientesA máquina é controlada por um controlador programável da Siemens.


4.8 Requisitos aplicáveis às fontes de ar:
Pressão do ar: 0,6Mpa
Volume de ar: 1,0 m3/min
O ar comprimido deve ser seco, livre de impurezas e poeira.

5FAQ:
Queridos clientes, existem vários modelos para a máquina de enrolar.
1Diâmetro do fio nu
2.Fios macios ou fios duros
3. Quantidade de fios a torcer
4Área após torção.

Os melhores cumprimentos.

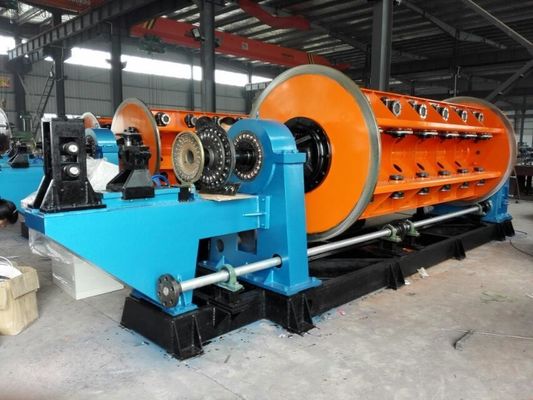

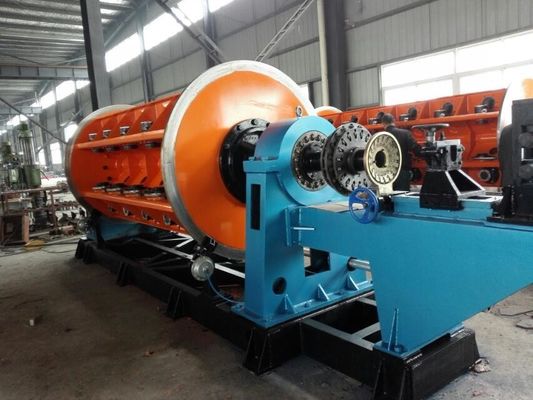

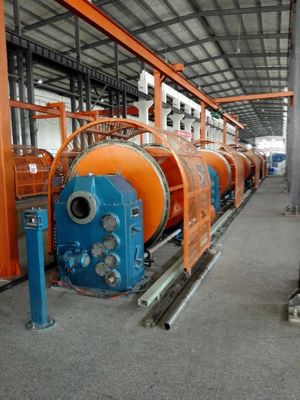

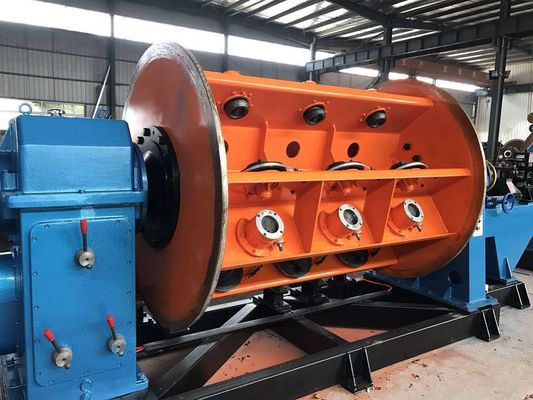

6Fotos de referência
Máquina de enrolamento rígido de fios de cabo de estrutura rígida para enrolamento de cabos de cobre ou alumínio 0Máquina de enrolamento rígido de fios de cabo de estrutura rígida para enrolamento de cabos de cobre ou alumínio 1Máquina de enrolamento rígido de fios de cabo de estrutura rígida para enrolamento de cabos de cobre ou alumínio 2Máquina de enrolamento rígido de fios de cabo de estrutura rígida para enrolamento de cabos de cobre ou alumínio 3Máquina de enrolamento rígido de fios de cabo de estrutura rígida para enrolamento de cabos de cobre ou alumínio 4Máquina de enrolamento rígido de fios de cabo de estrutura rígida para enrolamento de cabos de cobre ou alumínio 5
