Nome da marca: | Choose Technology |
Número do modelo: | JLY630 |
MOQ: | 1 conjunto |
preço: | USD50000-150000/1SET |
Condições de pagamento: | L/C, T/T, D/A, D/P, Western Union, MoneyGram |
Capacidade de abastecimento: | 10 SETS POR MÊS |
1Descrição geral:
Esta máquina é utilizada principalmente para torcer fios de cobre nus, fios de alumínio nus, etc.
2Parâmetro técnico:
Diâmetro de fio único | Fios isolados: Φ2-Φ8 mm |
Diâmetro após encalhamento | Max Φ45 mm |
Velocidade de encalhe | 6B/12B: 95 rpm |
Lançamento | Ajuste sem passos |
Diâmetro da roda | Φ2500 mm |
Velocidade de localização | Ajuste sem passos |
Tamanho do poço no corpo de encalhamento | PN630 |
Tamanho da bobina do fio central | PN630-PN1600 |
Tamanho da bobina para absorção | PN1000-PN2500 |
3.Componentes elétricos principais
Motor de tração principal | SLu'an Jianghuai |
Inversor | Inovação |
Componentes elétricos | SCHINT |
PLC | A SIEMENS |
Ecrã táctil | A SIEMENS |
Componentes pneumáticos | AirTAC |
4.Descrição detalhada:
4.1 Φ1600 retorno do fio central:
Especificação da bobina de compensação: PN630-1600
Capacidade máxima de carga: 4 toneladas
A tensão é controlada por atrito mecânico e o tamanho pode ser ajustado.
O retorno é o tipo de topping de eixo final que pode ser movido para cima e para baixo sozinho para garantir o ajuste de altura.Dispõe de um dispositivo de protecção contra deslizamentos quando carrega o carrete e de uma protecção limitada quando carrega e descarrega.
4.2 12B, 18B, 24B:
Especificação do carrete de compensação: PND630
Velocidade: 6B/12B: 95 rpm
18B: 85 rpm
24B: 75 rpm
Passagem de enrolamento: 6B: ajuste sem passos
12B: ajuste sem passos
18B: ajuste sem passos
24B: ajuste sem passos
As extremidades do corpo torcido são suportadas por um grande rolamento e o eixo principal é processado por tubos de aço espessos sem costura.Há um total de 6 conjuntos de rodas de apoio, 1 conjunto para gaiola 12B, 2 conjuntos para gaiola 18B e 3 conjuntos para gaiola 24B.A conexão entre a gaiola de encalhamento e o eixo principal adota o disco de encolhimento e o tipo de conexão da chave que poderia garantir que o corpo de encalhamento girasse a alta velocidade por um longo tempo.
A torção traseira do corpo de enrolamento é obtida por uma engrenagem oblíqua que é protegida por uma tampa.
A caixa de engrenagens usa caixa de fundição de areia de resina, que é tratada com pulverização. A forma é plana e bonita. Não tem poros e resíduos. Pode absorver eficazmente as vibrações, reduzir o ruído, reduzir o ruído, reduzir a tensão, reduzir a tensão, reduzir a tensão, reduzir a tensão, reduzir a tensão.e melhorar a estabilidade da transmissão.
O disco de arame é amarrado pelo tipo de eixo final, o amarramento ou relaxamento usa uma tampa de porca e há um dispositivo de bloqueio seguro; o rolamento de ambas as extremidades do berço adota um rolamento tipo coração.
Os buracos do corpo e do cradle-rack são processados por um centro de corte CNC.que asseguram com precisão a concentricidade dos furos do eixo em ambas as extremidades do berço e dos pontos dos furos na gaiola torcida, que prolongam a vida útil do equipamento.
A tensão de compensação é o controle de atrito mecânico, o tamanho pode ser ajustado, a correia de tensão plana é usada e a correia de aço superior usa aço de mola de 65mn.
Um dispositivo de proteção desconectado do fio é ligado mais perto ao módulo do fio para garantir que dispõe de uma função de estacionamento automático desconectado.
Existem chaves, sinos da polícia e botões dinâmicos na frente do corpo para facilitar o funcionamento da bobina de carga e descarga.
Cada carroceria encalhada usa um conjunto de freios pneumáticos borboleta, que é sensível e confiável para frear.
A caixa de engrenagens de encalhamento utiliza um motor separado para acionar a bomba de engrenagem para lubrificação.
Há cercas de proteção em cada seção dos corpos encalhados.
A ligação do eixo de terra da transmissão utiliza as juntas de venda da coluna.
O molde de aço de tungstênio é usado.
4.3Dispositivo de detecção
Tipo de toque: 2 discos, tipos semicortados
Diâmetro do tappad: Φ400 mm
Velocidade de toque: 170-380 r/min
Pintura do toque: 15 a 240 mm
Materiais de encaixe: bandas não metálicas, tais como bandas de policatis, tecidos não tecidos e tiras não tecidas
Potência do cortador de terra: 11 kW (AC)
Controle de tensão de atrito mecânico, o tamanho pode ser ajustado.
4.4 Contador de metros:
A circunferência da roda do medidor é de 500 mm
Comprimento médio máximo 9999,9 m
Erro de precisão ≤3‰
Adota uma estrutura de duas rodas e é instalada horizontalmente; há uma mola tampão na roda de prensagem e há rolos de arame na entrada e saída.
4.5 Φ2500 dispositivo de tração dupla:
Método de localização: roda dupla com ranhuras, dupla localização ativa.
Diâmetro da roda de tração: Φ2500 mm
Velocidade da linha de tração: 45 m/min
Força máxima de rastreamento: 12T
Potência do motor de localização: 110 kW (AC)
Equipado com um dispositivo de fio de pressão de estacionamento para garantir que o fio não se afrouxe durante o estacionamento e que o passo de encalhamento seja estável.
Duas rodas de tração adotam uma situação estrutural de separação natural mútua para evitar arranhões no fio durante o processo de tração.
A superfície da ranhura da roda de tração é polida para garantir que o cabo de tração não fique preso.
4.6 Φ2500 Máquina de recolha:
Especificação do carrete de captação: PN1000-PN2500
Carga máxima: 12 T
Velocidade máxima: 65 m/min
Diâmetro máximo do fio: Φ50 mm
Torque do motor de absorção: 8kg.m
Adota motor de binário, operação confiável, operação e manutenção simples e convenientes.
O arranjo do fio adota hastes de parafuso, as linhas podem acompanhar a velocidade da linha e as linhas da linha não são ajustadas.
Com proteção contra a fixação da bobina, proteção do limite superior e inferior da bobina e proteção do terminal transversal.
A tomada é do tipo de topping de eixo final que pode ser movida para cima e para baixo sozinha para garantir o ajuste de altura.Dispõe de um dispositivo de protecção contra deslizamentos quando carrega o carrete e de uma protecção limitada quando carrega e descarrega.
4.7 Sistema de controlo elétrico:
A fonte de alimentação desta máquina é um sistema trifásico de cinco fios, 380V (± 10%), 50HZ.
O motor principal adota motor AC, controle de inversor, motor de captação adota motor de binário.
Toda a linha adota o controlo PLC.
4.8 Requisitos aplicáveis às fontes de ar:
Pressão do ar: 0,6Mpa
Volume de ar: 1,0 m3/min
O ar comprimido deve ser seco, livre de impurezas e poeira.
5FAQ:
Queridos clientes, existem vários modelos para a máquina de enrolar.
1Diâmetro do fio nu
2.Fios macios ou fios duros
3. Quantidade de fios a torcer
4Área após torção.
Os melhores cumprimentos.

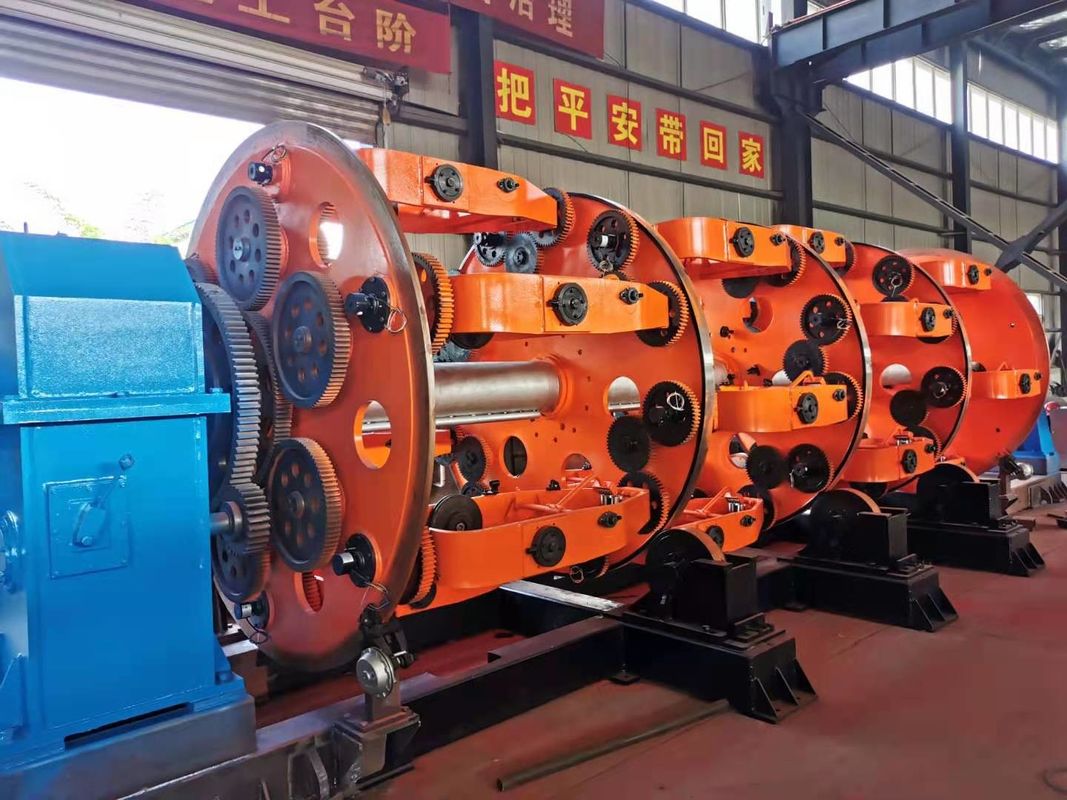

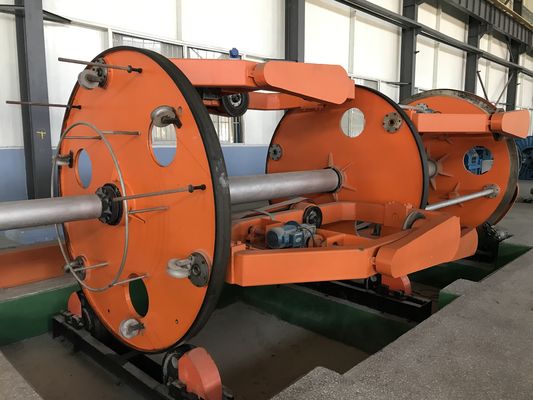

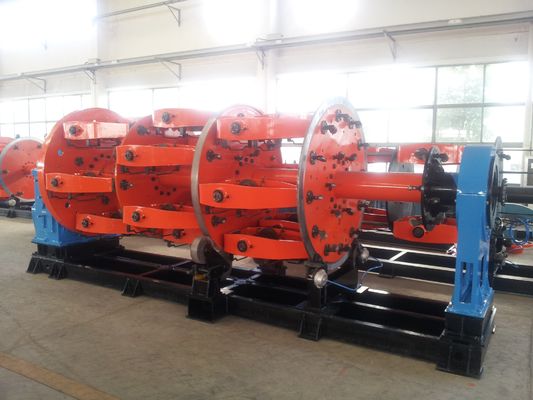

6Fotos de referência
